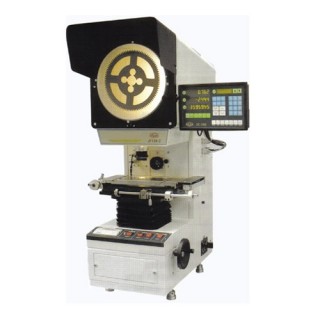

Цифровой измерительный проектор JT12A-B – высокоточный оптический прибор, предназначенный для измерения параметров изделий различной формы со сложными очертаниями и поверхностью. К таким изделиям можно отнести: фасонные фрезы, шестерни, метчики, кулачковые шайбы, лекала, перфорированные заготовки, а также различные резцы и инструменты.
Цифровой измерительный проектор JT12A-B позволяет проводить следующие виды измерений:
а) Сопоставление измерений со «стандартным изображением».
Данный способ является наиболее распространенным и может применяться как с подсветкой, так и освещением отображения. Он обычно используется для исследования рабочих образцов малого размера, а также изделий сложной формы. Обеспечивается быстрое и точное измерение различных параметров образца.
б) Измерения с использованием системы считывания координат X или Y рабочего стола.
Данный способ измерений основан на перемещении рабочего стола по осям X или Y с отображением значения смещения на экране.
в) Непосредственное измерение увеличенного изображения образца на проекционном экране с помощью стеклянной шкалы.
Подобный вид измерений более прост и удобен, но он может использоваться только при измерении некоторых частей исследуемого образца.
г) Измерение угла посредством поворота проекционного экрана.
Технические характеристики цифрового измерительного проектора JT12A-B:
Характеристики объектива:
Примечание: в стандартной комплектации с прибором поставляется 10х объектив и 10х полупрозрачное зеркало.
Характеристики рабочего стола:
Характеристики источника света:
